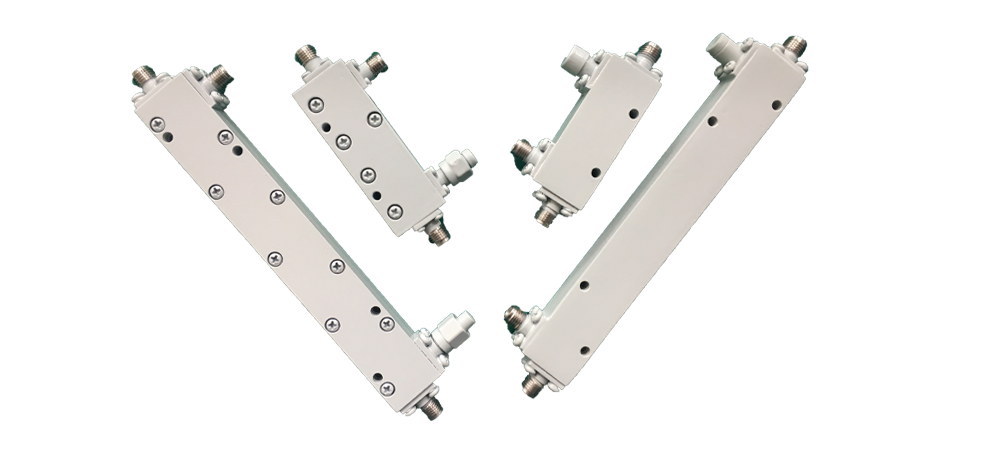

Los acopladores direccionales de RF de TAP Microwave cubren el rango de frecuencia de 0.5 a 26,5 GHz

Diseñado específicamente para comunicaciones por radio celular y satélite., La nueva serie de acopladores direccionales RF de TAP Microwave cubre el rango de frecuencia de 0.5 hasta 26,5 GHz en una amplia variedad de factores de acoplamiento desde 5 a 30 dB, manejo de potencia de 50 vatios CW a 500 vatios CW.

Las características comunes del acoplador direccional incluyen el manejo de potencia de RF de 50 vatios CW, sensibilidad de frecuencia de +/- 0.5 dB y un tamaño de carcasa de 43x17x11 mm en aleación de aluminio con acabado azul mate.

Todas las unidades tienen impedancia de 50 ohmios con VSWR típico de 1:30:1 pérdida máxima y de inserción de 0.5 dB máx para un modelo con 20 directividad dB.

Este acoplador direccional TDC1040H20 incluye manejo de potencia RF de 500 vatios CW, sensibilidad de frecuencia de +/- 1.0 dB y un tamaño de carcasa de 145x54x22 mm en aleación de aluminio con acabado negro mate.

Todas las unidades tienen impedancia de 50 ohmios con VSWR típico de 1:30:1 pérdida máxima y de inserción de 0.3 dB máx para un modelo con 17 directividad dB.
